PDU capa de enlace. TRAMA

Definición

Una trama es la unidad de de datos de protocolo (PDU) que se utiliza en la capa de enlace de datos dentro del modelo OSI. Es el formato en el que se encapsulan los datos para poder transmitirlos por un medio físico (cable, fibra, radio, etc.).

Contenido de una trama

+----------------+----------------+----------------+----------------+------------------+
| Preamble (7 B) | SFD (1 B)      | Dest. MAC (6 B)| Src. MAC (6 B) | EtherType/Len (2B)|
+----------------+----------------+----------------+----------------+------------------+
|                             Payload / Datos (46–1500 B)                                |
+----------------------------------------------------------------------------------------+
|                                 FCS (4 B)                                              |
+----------------------------------------------------------------------------------------+

Una trama incluye varios campos que permiten controlar y asegurar la transmisión. Los más importantes son:

• Cabecera (header):
  • Dirección física de origen
  • Dirección física de destino
  • Información de control (protocolo, tipo, etc.)
• Datos (payload):
  • Información proveniente de la capa superior (normalmente, un paquete IP)
• Comprobación de errores (FCS / CRC):
  • Campo utilizado para detectar errores en la transmisión

Funciones de la trama

• Encapsular datos: Envuelve los datos que vienen de la capa de red para poder enviarlos por el medio físico.

• Direccionamiento: incluye direcciones físicas (como MAC o equivalentes según la tecnología). Permite que los dispositivos identifiquen quién envía y a quién va dirigido dentro de la red local.

• Control del enlace: Las tramas permiten gestionar aspectos como:

  • Detección de errores (CRC)
  • Control de flujo
  • Sincronización en la transmisión

• Transporte en la red local: La trama no sale de la red local. Es utilizada solo dentro del enlace de capa 2. Más allá de esa red, las tramas se descartan y se vuelven a generar nuevas según la tecnología utilizada (Ethernet, Wi-Fi, PPP, etc.).

Funcionamiento

De forma resumida, el proceso de envío de una trama en la red local es el siguiente:

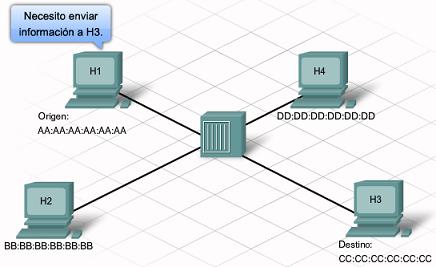

Un equipo quiere comunicarse con otro:

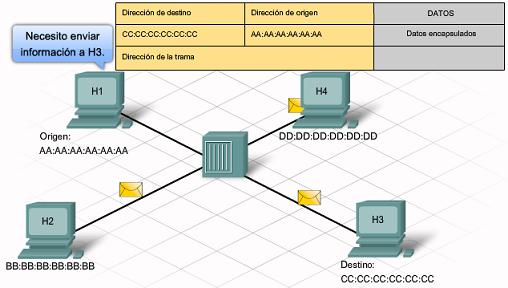

Encapsula en una trama los datos que quiere envíar. Añade a la trama todos los campos necesarios, entre ellos las direcciones físicas de origen y destino adecuadas:

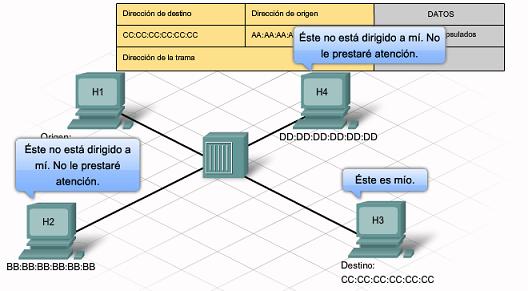

Uno o varios equipos reciben la trama, desencapsulan la misa y miran la dirección física de destino. El equipo remitente procesa la trama al coincidir la dirección de destino con la suya, el resto de equipos de la red a los que le llega la trama la desechan. En caso de que la dirección de destino sea de difusión (broadcast), todos los equipos a los que les llega la trama la procesan

Note

Recuerda que el Hub reenvía todas las tramas entrantes por todos los puertos menos por el que la recibió.
